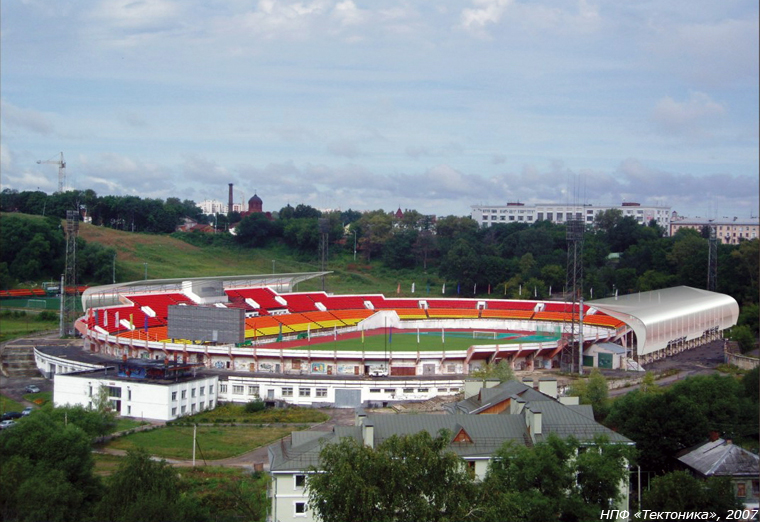

Реконструкция стадиона «Торпедо» в г. Владимире

В 2007 г. НПФ «Тектоника» был разработан проект строительства навесов-козырьков над восточной и западной трибунами стадиона «Торпедо».

В конструктивном исполнении восточная и западная трибуны стадиона представляют собой железобетонные сборные треугольные рамы с консолями, установленные через 6 м и соединенные между собой L-образными балками. Фундаменты свайные. На балках располагаются сидения для зрителей. Над этими трибунами при проектировании первоначально предусматривались защитные козырьки, предохраняющие зрителей от атмосферных осадков. Однако эта часть проекта не была выполнена при строительстве.

Расчеты основных несущих железобетонных конструкций рам перекрытий над подтрибунными помещениями показывают что прочность, жесткость и трещиностойкость принятых сечений обеспечиваются. Примененные жесткие сварные соединения L-образных балок железобетонными рамами обеспечивают общую пространственную жесткость и устойчивость сооружения. Наружные и внутренние продольные стены подтрибунных помещений выполнены из керамического кирпича марки «75» на цементно-песчаном растворе и оштукатурены. Толщина наружных стен 640 мм, внутренних –  380 мм. Роль поперечных стен играют сборные железобетонные рамы толщиной 400 мм. Высота помещений под восточной и западной трибунами принята от 2.75 до 3.00 м.

В результате проведенного НПФ «Тектоника» обследования установлено, что низкое качество строительства трибун стадиона привело к возникновению множества дефектов, число которых за период эксплуатации постоянно увеличивается, причем по отдельным конструктивным  элементам создалась предаварийная ситуация. В подкосах по осям 63-68 прочность бетона понижена. Обследование стыковых соединений L-образных балок трибун показало, что бетон замоноличивания в стыках либо разрушился, либо вообще не укладывался. Сварные соединения основных несущих элементов рам находятся в неудовлетворительном состоянии и постоянно подвергаются коррозии.

Предложенные НПФ «Тектоника» рекомендации предусматривают до и в период устройства навесов проведение работ по противоаварийному укреплению несущих конструкций трибун организацию постоянного технического мониторинга за их состоянием.

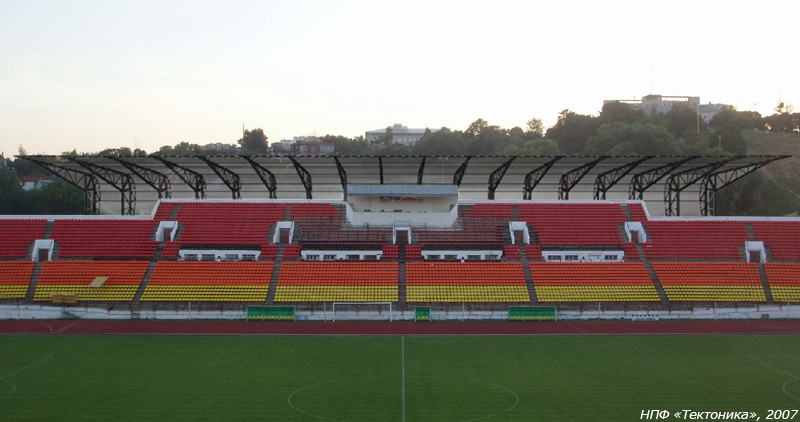

В проекте, представленном НПФ «Тектоника», предусматривается устройство навесов-козырьков над восточной и западной трибунами стадиона, которое сохраняет сложившуюся планировочную ситуацию стадиона, а в конструктивном отношении не затрагивает существующих несущих строительных конструкций трибун. Минимальные изменения будут внесены в конструкцию лестниц и перехода на второй ярус подтрибунного пространства.

Выступающий объем подтрибунных помещений западной трибуны в осях 19-20 для устройства навеса временно демонтируется с последующим восстановлением. Увеличение длины навесов за пределы прямолинейных участков Восточной и Западной трибун до 102 м позволяет устроить в дальнейшем в крайних осях дополнительные трибуны – ложи.

Основные технические параметры навеса над восточной и западной трибунами

стадиона «Торпедо»

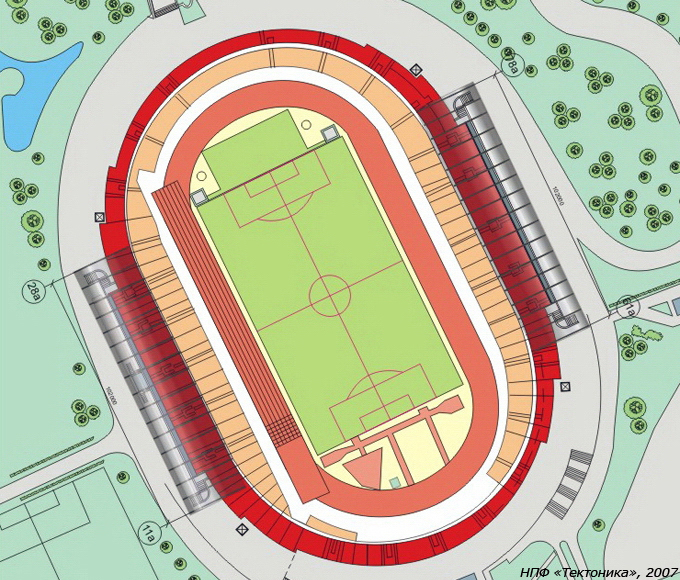

- План навесов - прямоугольный. Длина в плане 102 м (в осях), вертикальная поверхность внешнего фасада - кривая.

- Форма и размеры поперечника по длине не меняются.

- Вылет козырька – 20 м.

- Максимальная высота козырька относительно футбольного поля – 23,4 м.

- Высота козырька над верхом парапетной стенки в свету – 1,8 м.

- Ширина козырька над трибунами – 16 м.

- Уклон покрытия козырька – 120.

- Фундаменты – свайные железобетонные, монолитные.

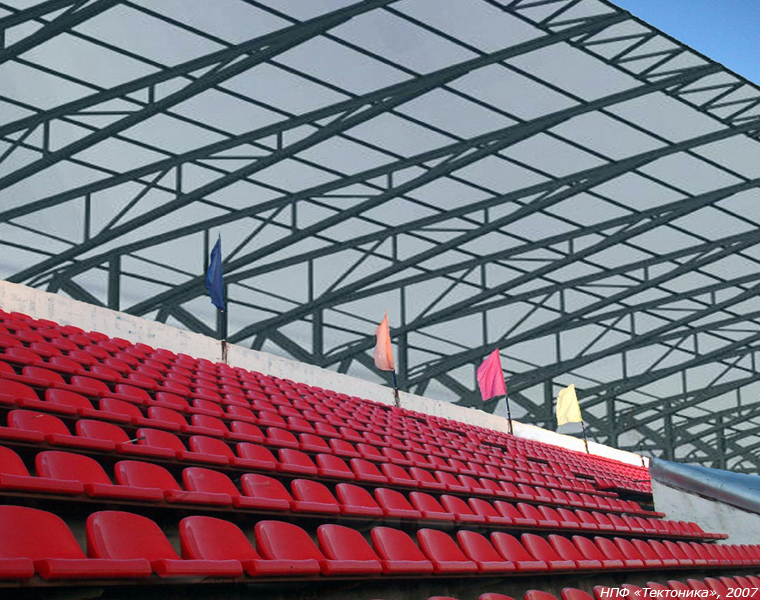

- Конструкции каркаса – металлические из профилей.

- Материал покрытия – профнастил (на прямолинейном участке), поликарбонат (на криволинейном участке).
